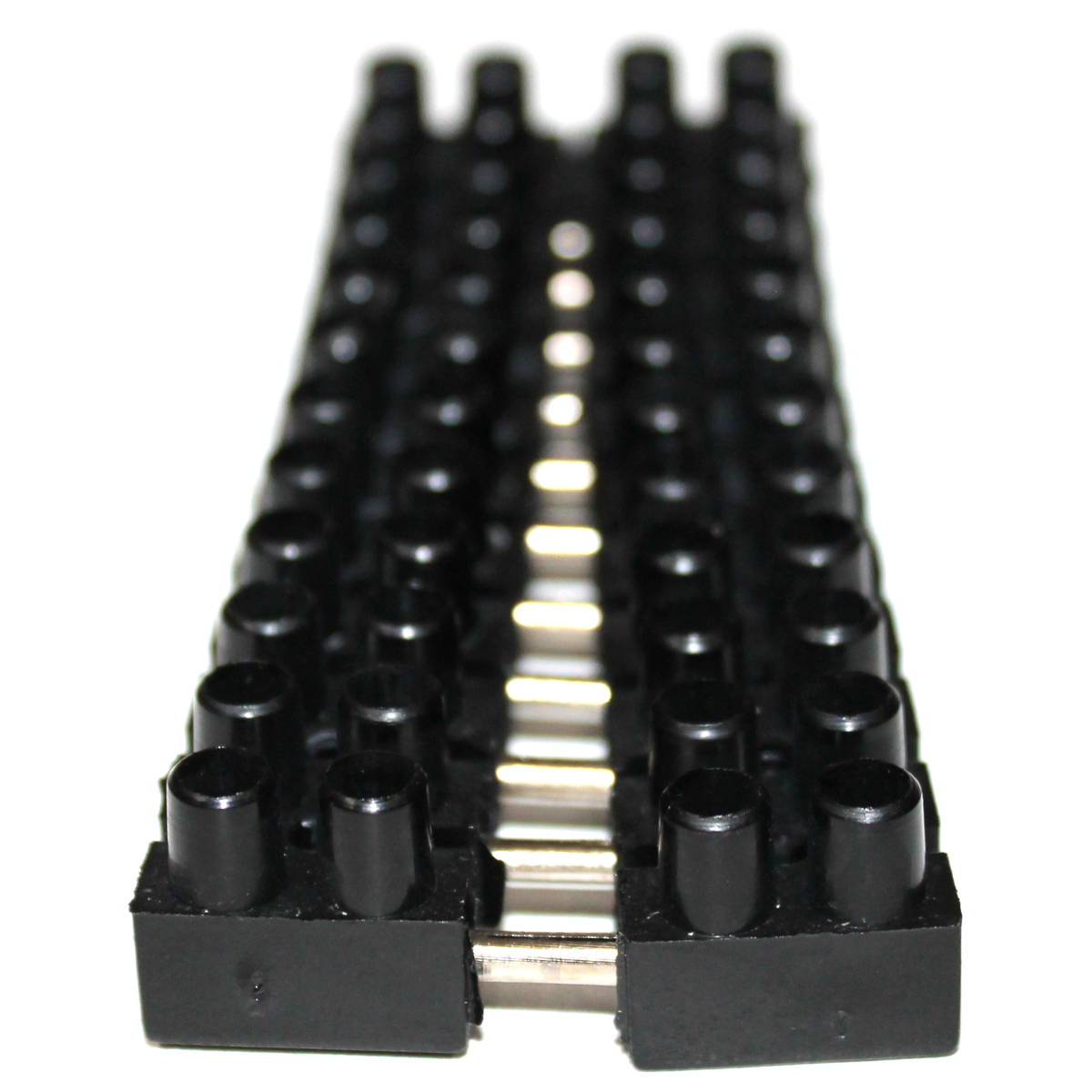

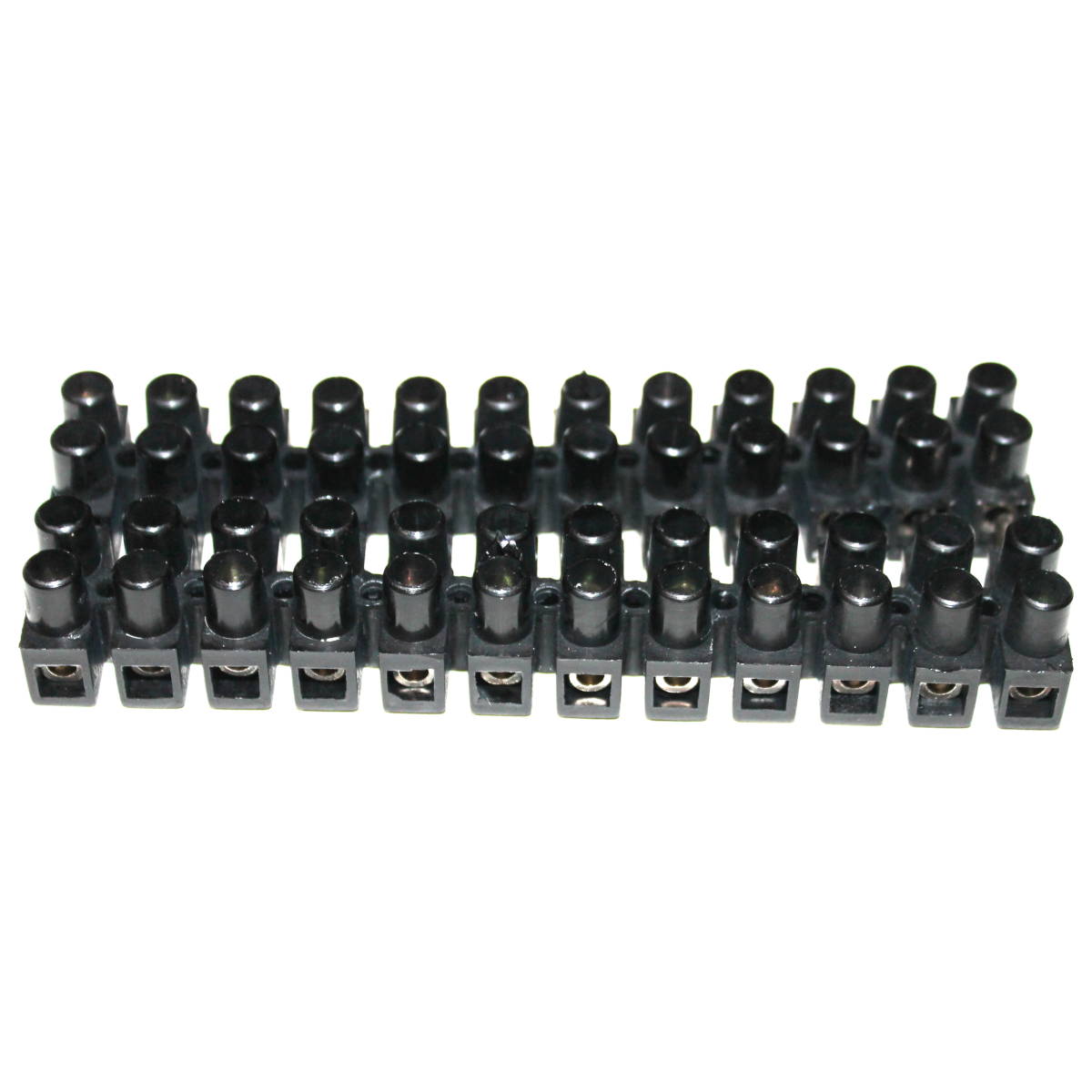

Borneras Divisibles

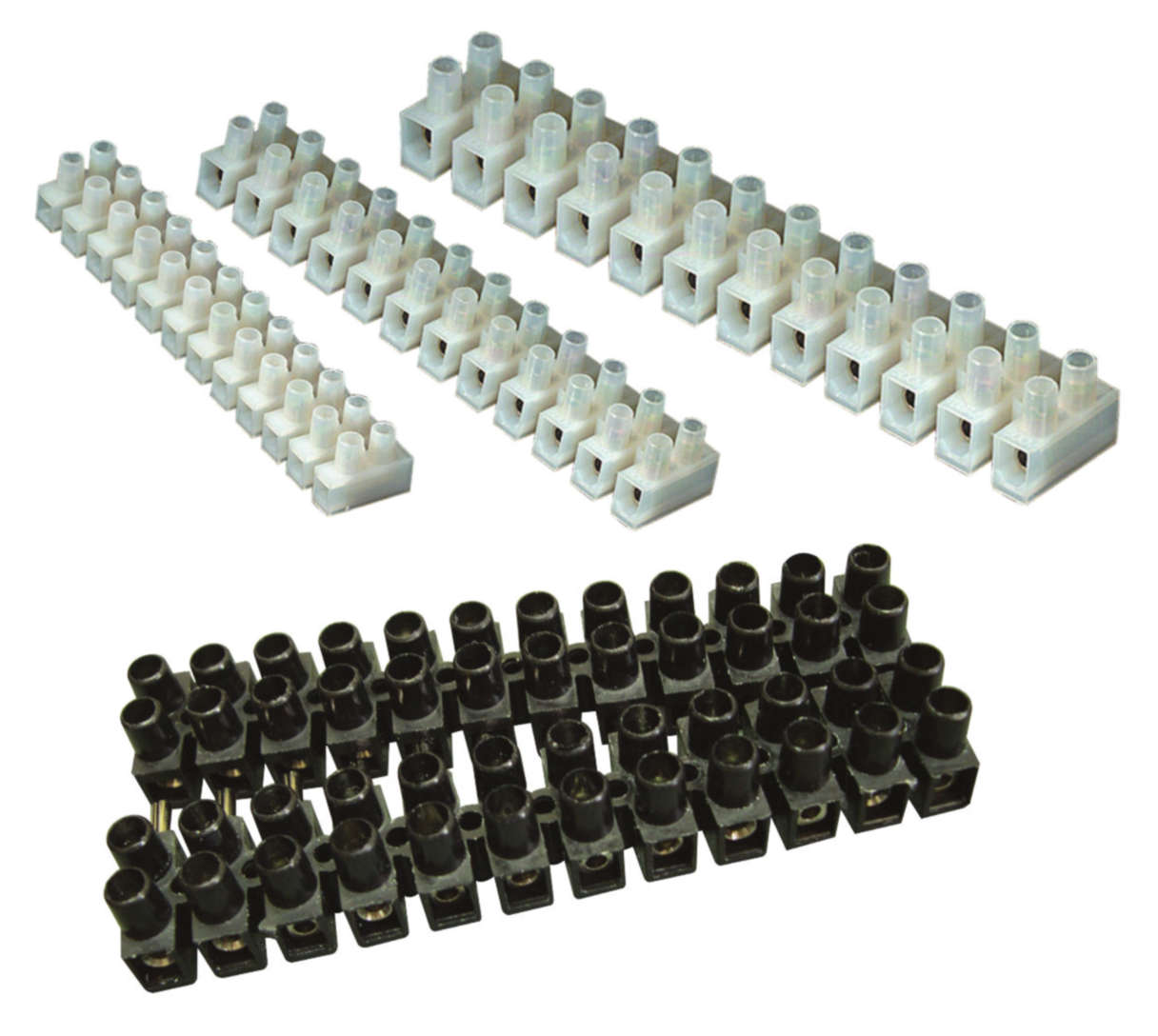

Las borneras SYBYD serie 1000 se fabrican de acuerdo a normas DIN y experimentan en su proceso rigurosos controles de calidad que aseguran su perfecta performance.
- Divisibles
- Flexibles
- Irrompibles
- Tornillos imperdibles
- Elevada rigidez dieléctrica
- Fácil operación
Características
Utilizable en todo tipo de conexionado en tableros, circuitos de señalización, comando, etc. Especialmente para MODULARIZACION. Su uso es extensivo a: electrodomésticos, iluminación, audio, electrónica, instrumental, (medición y control), tableros en general.
Los modelos enchufables presentan acople o desacople instantáneo de hasta 12 pares de bornes. Son de aplicación específica en módulos intercambiables, paneles, puerta de tablero, etc.
Especificaciones de Materiales
Se ofrece en una amplia gama de posibilidades de acuerdo a requerimientos: Térmicos, mecánicos, medio-ambiente, químicos, etc.
Inserto
Latón fósforoso de alta conductividad. Todos los modelos de serie con perfil tronco oval pueden obtenerse con o sin prensacable protector, el mismo no permite entalladuras en el material conductor evitando pérdida de sección útil, recalentamiento, etc.
Armadura Plástica
| Poliamida 66 | Polipropileno | |
|---|---|---|
| Máxima temperatura admisible en servicio continuo | 80-100 °C | 85 °C |
| Máxima temperatura admisible períodos cortos | 140-160 °C | 100 °C |
| Punto de fusión | 260 °C | 160 °C |
| Mínima temperatura admisible | -40 °C | -15 °C |
| Rigidez dieléctrica | 24000 V/mm | 500/660 V/mm |
| Resistividad volumétrica | 1011 - 1014 ohm/cm | 1017 ohm/cm |
| Auto extinguibilidad no propagación de llama | Acorde a: AEB (in) ATB (seg) 0.16 | 0.75-0.83 |
| Propiedades químicas | Con fibra de vidrio (carga). Buenas propiedades frente a alcalis y solventes orgánicos, sólo atacado por oxidantes. Muy enérgicos (SO4 H2) | Excelentes propiedades ante ácidos, sales y álcalis. Es atacado por oxidantes extremadamente fuertes, especialmente a altas temperaturas. |
| Comportamiento medio ambiente | En CNPT no envejece. Para exposición prolongada a U.V. se carga con negro de humo. | En CNPT no envejece. Para exposición prolongada a U.V. se carga con negro de humo. |
CNPT: Condiciones normales de presión y temperatura.
AEB: Indice de alcance de llama.
ATB: Indice de tiempo de combustión.
Modelos
| Modelo | Perfil | Bornera | Prensa cable | Corriente (A) | Tensión (V) | Ø orif ent cable (mm) | Alto (mm) | Ancho (mm) | Largo (mm) | Máxima sección terminal |
|---|---|---|---|---|---|---|---|---|---|---|
| 1001 | Cuadrado | Común | No | 18 | 450 | 2.5 | 13.5 | 15.5 | 94.0 | 4 |
| 1011 | Cuadrado | Común | No | 26 | 450 | 3.5 | 18.0 | 20.5 | 119.0 | 6 |
| 1002 | Cuadrado | Común | No | 38 | 450 | 4.5 | 18.6 | 22.5 | 138.5 | 10 |
| 1022 | Cuadrado | Común | No | 50 | 450 | 5.5 | 23.5 | 34.0 | 196.0 | 16 |
| 1101 | Cuadrado | Enchufable | No | 18 | 450 | 2.5 | 13.5 | 31.0 | 94.0 | 4 |
| 1111 | Cuadrado | Enchufable | No | 26 | 450 | 3.5 | 18.0 | 41.0 | 119.0 | 6 |
| 1102 | Cuadrado | Enchufable | No | 38 | 450 | 4.5 | 18.6 | 45.0 | 138.5 | 10 |
| 1201 | Tronco Oval | Común | No | 24 | 450 | 2.5 | 14.0 | 17.0 | 94.0 | 4 |
| 1211 | Tronco Oval | Común | No | 32 | 450 | 3.5 | 15.2 | 18.6 | 116.5 | 6 |
| 1202 | Tronco Oval | Común | No | 57 | 450 | 4.5 | 18.2 | 23.4 | 139.0 | 10 |
| 1212 | Tronco Oval | Común | No | 76 | 450 | 5.5 | 21.6 | 28.0 | 170.0 | 16 |
| 1311 | Tronco Oval | Enchufable | No | 32 | 450 | 3.5 | 15.2 | 36.0 | 116.5 | 6 |
| 1401 | Tronco Oval | Común | Sí | 24 | 450 | 2.5 | 14.0 | 17.0 | 94.0 | 4 |
| 1411 | Tronco Oval | Común | Sí | 32 | 450 | 3.5 | 15.2 | 18.6 | 116.5 | 6 |
| 1402 | Tronco Oval | Común | Sí | 57 | 450 | 4.5 | 18.2 | 23.4 | 139.0 | 10 |
| 1501 | Plegado | Común | No | 12 | 450 | 2.5 | 12.4 | 18.0 | 94.0 | 4 |
| 1511 | Plegado | Común | No | 16 | 450 | 3.5 | 14.2 | 20.2 | 116.0 | 6 |
| 1502 | Plegado | Común | No | 28 | 450 | 4.5 | 16.5 | 23.6 | 139.0 | 10 |
